Ile żwiru na metr drenażu? Dokładne obliczenia i praktyczne wskazówki

Na 1 metr drenażu rury 100 mm przyjmuje się zwykle ok. 0,03–0,05 m³ żwiru (około 50–80 kg), w zależności od szerokości i wysokości obsypki. Liczy się pełna „kołyska” pod rurą i min. 10–15 cm obsypki nad nią. Poniżej proste wzory i praktyczne zakresy, żeby dobrać ilość do Twojej szerokości wykopu.

Jaki przekrój i głębokość wykopu przyjąć dla metra drenażu?

Najczęściej przyjmuje się przekrój wykopu około 30–40 cm szerokości i 50–70 cm głębokości na odcinkach odwadniających wokół domu. Taki wymiar pozwala zmieścić podsypkę żwirową, rurę drenarską 100 mm i obsypkę z luzem roboczym, a jednocześnie nie przewymiarowuje robót. Głębokość powinna pozwolić ułożyć rurę 15–20 cm poniżej posadzki piwnicy lub ław fundamentowych, z zachowaniem spadku 0,5–1,0% w kierunku studzienki.

Szerokość wykopu dobiera się pod średnicę rury i grubość warstw żwiru. Dla rury 100 mm bezpiecznie zakłada się minimum 10 cm żwiru z każdej strony, co już daje 10 + 10 + 10 cm na rurę, więc 30 cm staje się dolną granicą. Jeśli grunt jest sypki albo ściany wykopu mogą się osuwać, praktyczniejsze bywa 35–40 cm, bo ułatwia to zagęszczenie i kontrolę spadku. Przy rurach 160 mm proporcje rosną podobnie i wtedy 40–45 cm szerokości nie dziwi.

Głębokość to wypadkowa poziomu wód, konstrukcji budynku i miejsca odbioru wody. Minimalnie przyjmuje się 40–50 cm, ale przy drenażu opaskowym sensownie jest dojść do 60–80 cm, żeby rura znalazła się poniżej strefy przemarzania i pracowała stabilnie. Kluczowy jest spadek: już 0,5 cm na 1 m pozwala na grawitacyjny odpływ, a 1 cm na 1 m daje większą rezerwę, szczególnie na dłuższych nitkach.

Warstwy w przekroju układają się wtedy czytelnie: 10–15 cm podsypki żwirowej na dnie, rura w osi, po bokach obsypka do środka rury i jeszcze 10–15 cm nad nią, a wyżej grunt rodzimy albo warstwa filtracyjna. Dzięki temu rura nie „siedzi” na twardym podkładzie, nie zapada się w glinie i ma równomierny drenaż wokół. Efekt uboczny prosty, ale ważny: łatwiej policzyć żwir na metr bieżący, bo przekrój ma zdefiniowane wymiary, bez improwizacji w wykopie.

Jaką frakcję żwiru wybrać do rur drenarskich i obsypki?

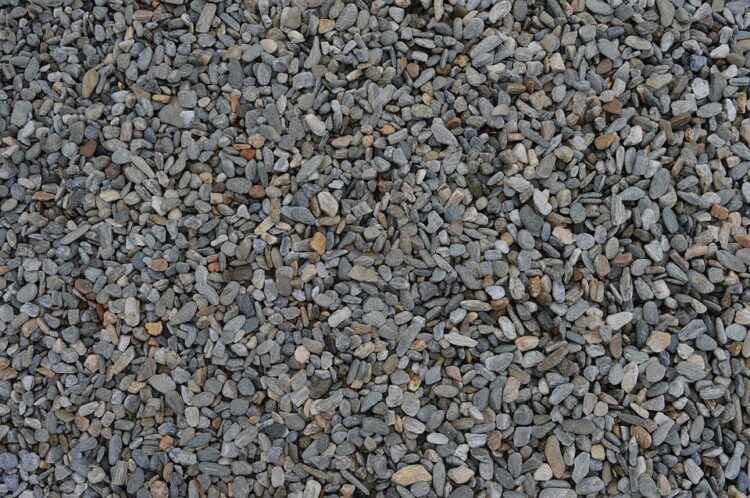

Najczęściej sprawdza się żwir płukany o frakcji 8–16 mm: jest wystarczająco przepuszczalny, nie zapycha perforacji rury i stabilnie układa się w wykopie. Drobniejszy piasek lub żwir 2–8 mm łatwo „cementuje się” mułem, a zbyt grube kamienie 16–32 mm mogą punktowo obciążać rurę.

Klucz to połączyć drożność z odpornością na zagniatanie. Frakcja 8–16 mm tworzy puste przestrzenie między ziarnami, które szybko odprowadzają wodę, a jednocześnie ziarna nie wpadają do otworów w rurze drenującej. Tam, gdzie grunt jest bardzo spoisty (glina), lepiej trzymać się środka zakresu, czyli 8–16 mm. Na glebach piaszczystych dopuszczalne bywa 4–16 mm, pod warunkiem użycia geowłókniny, która zatrzyma drobiny i ograniczy zamulanie.

• Do obsypki bezpośrednio wokół rury: żwir płukany 8–16 mm; wysokość obsypki co najmniej 10–15 cm nad wierzch rury.
• Na podsypkę pod rurą: ten sam żwir 8–16 mm albo mieszany 4–16 mm, warstwa 10 cm dla wyrównania i poziomowania.
• Warstwa przykrywająca powyżej obsypki: 8–16 mm lub 16–22 mm, jeśli teren jest obciążany (np. podjazd), aby zwiększyć nośność.

Powyższy zestaw ułatwia równomierne zagęszczenie i utrzymanie drożności przez lata. Jeśli w okolicy dostępny jest tylko kruszywo 16–32 mm, rozsądnie jest zastosować geowłókninę i zwiększyć grubość obsypki o 2–3 cm, by rozproszyć nacisk.

Jeszcze jedna praktyczna wskazówka: żwir powinien być płukany, bez pyłów i gliny. Zanieczyszczenia nawet na poziomie kilku procent potrafią skrócić żywotność drenażu, bo drobny muł przemieszcza się i z czasem zatyka puste przestrzenie między ziarnami. Wybór właściwej frakcji i czystości kruszywa działa więc jak polisa na bezproblemowe odprowadzanie wody.

Ile litrów lub kilogramów żwiru przypada na 1 metr drenażu przy standardowym przekroju?

Przy standardowym przekroju drenażu ogrodowego na 1 metr bieżący zazwyczaj przypada 45–60 litrów żwiru, co odpowiada mniej więcej 70–90 kilogramom (dla gęstości nasypowej 1,5 t/m³). Różnica wynika z szerokości obsypki oraz średnicy rury, ale w typowym wykopie domowym mieści się w tym zakresie.

Dla ujednolicenia przyjęto popularny układ: rura drenarska 100 mm, podsypka i obsypka z żwiru dookoła rury z minimalnym luzem, przekrój zbliżony do prostokąta o szerokości 25–30 cm i wysokości warstwy żwiru 18–22 cm. Przy takich wymiarach objętość żwiru na metr drenażu waha się w okolicach pół worka zaprawy „na metr”, co ułatwia planowanie dostawy. W tabeli zebrano najczęstsze konfiguracje i przeliczono je na litry i kilogramy.

*Przyjęto gęstość nasypową suchego żwiru 1,5 t/m³. Wilgotny materiał może być cięższy o 5–10%. Z praktyki wynika, że dla domowego drenażu bezpiecznie zakłada się 0,05–0,07 m³ żwiru na każdy metr, co pozwala zamówić odpowiednią ilość z niewielkim buforem.

Jak obliczyć objętość żwiru przy innej szerokości i głębokości wykopu?

Najprościej: objętość żwiru na 1 metr drenażu to długość × szerokość × wysokość przekroju zasypki. Gdy szerokość lub głębokość wykopu różni się od „standardu”, wystarczy podstawić nowe wymiary i przeliczyć metry sześcienne, a potem zamienić je na litry lub tony.

Przyjmując długość odcinka 1 m, objętość przekroju liczy się jak prostokąt. Jeśli obsypka ma 40 cm szerokości i 30 cm wysokości, to 1,0 × 0,40 × 0,30 = 0,12 m³ na metr bieżący. Zmiana szerokości o 10 cm podnosi zużycie liniowo: przy 50 cm i tej samej wysokości wyjdzie 0,15 m³. Tę prostą zależność dobrze widać w terenie: każdy „dodatkowy sztych łopaty” na boki to kilka wiader więcej.

Głębokość obsypki zwykle nie równa się całej głębokości wykopu. Do obliczeń bierze się sumę warstw żwiru: podsypki pod rurą, obsypki bocznej i nad rurą. Jeśli to razem daje 28 cm, a rów wykopany ma 45 cm, to do kalkulacji objętości żwiru przyjmuje się 0,28 m wysokości, nie 0,45 m. Prosty szkic przekroju z wymiarami pomaga uniknąć pomyłek i podwójnego liczenia tej samej przestrzeni.

Po policzeniu metrów sześciennych łatwo przejść na litry i masę. 0,12 m³ to około 120 litrów. Dla gęstości nasypowej żwiru 1,5–1,7 t/m³ daje to mniej więcej 0,18–0,20 t na metr. Przy większych rozbieżnościach wymiarów, na przykład 0,60 m szerokości i 0,35 m wysokości, objętość wzrośnie do 0,21 m³, czyli około 210 litrów i 0,32–0,36 t na metr.

W terenie przydaje się też szybkie „przeliczanie w głowie”. Dodanie 1 cm wysokości przy stałej szerokości 50 cm to około 0,005 m³ na metr, czyli 5 litrów. Poszerzenie przekopu o 5 cm przy 30 cm wysokości to około 0,015 m³, czyli 15 litrów. Dzięki temu decyzja o centymetrze więcej lub mniej nie jest „na oko”, tylko wsparta liczbami.

Ile zapasu żwiru doliczyć na zagęszczenie i straty?

Najczęściej dolicza się 10–15% żwiru na zagęszczenie i straty, a przy trudnych gruntach lub wąskim wykopie bez dostępu dla zagęszczarki bezpieczniej liczyć 15–20%. Taki zapas kompensuje osiadanie kruszywa po ubiciu i drobne ubytki podczas transportu czy rozsypywania.

Żwir po ułożeniu i ubiciu zmniejsza swoją objętość, bo puste przestrzenie między ziarnami układają się ciaśniej. Przy standardowej obsypce wokół rury różnica bywa wyraźna już po pierwszym przejściu zagęszczarką. Do tego dochodzą straty na taczkach, w łyżce koparki i przy docinaniu warstwy na równo. Zapas liczony procentowo najwygodniej dodać dopiero po obliczeniu objętości dla konkretnego przekroju wykopu.

• Grunt piaszczysty i dobra zagęszczarka: zapas 10–12% zwykle wystarcza (mniejsze osiadanie, łatwe formowanie warstw).
• Glina, ił lub wilgotny grunt: zapas 15–18% pomaga skompensować trudniejsze układanie i większe osiadanie po pierwszych deszczach.
• Wykop wąski, ręczne zagęszczanie warstwami 10–15 cm: zapas 15–20% ogranicza ryzyko niedoboru przy obsypce rury i warstwie przykrywającej.
• Dostawy luzem na dłuższy dystans lub przeładunki: doliczenie 1–2% ponad powyższe progi redukuje wpływ rozsypań i niedokładności pomiaru.

Przykład liczbowy ułatwia decyzję. Jeśli z obliczeń wychodzi 0,18 m³ żwiru na metr drenażu, to przy zapasie 15% warto zamówić około 0,21 m³/mb. Przy zakupie na tony można przyjąć orientacyjnie 1,55–1,70 t/m³ dla żwiru płukanego i przeliczyć wynik z marginesem. Lepiej dołożyć jedną „big-bag” więcej przy dłuższym odcinku niż przerwać pracę na godzinę czy dwie z powodu brakującej frakcji.

Czy stosować geowłókninę i jak wpływa na ilość żwiru?

Krótka odpowiedź: geowłóknina z reguły się opłaca, bo stabilizuje obsypkę i chroni drenaż przed zamuleniem, a na ilość żwiru wpływa minimalnie. Zazwyczaj nie zmienia się grubości warstwy żwiru, jedynie dodaje się cienką, „bezkaloryczną” warstwę materiału filtracyjnego.

Geowłóknina (igłowana, polipropylenowa lub poliestrowa) działa jak filtr: zatrzymuje drobne cząstki gruntu, przepuszcza wodę i nie pozwala, by muł wdarł się w żwir i perforacje rury. W praktyce wydłuża to żywotność drenażu o kilka lat, zwłaszcza w glinach i iłach oraz w ogrodach z drobnym humusem. Dla drenażu opaskowego dobrze sprawdza się gramatura 150–200 g/m², a w trudniejszych gruntach 200–300 g/m². W piaskach czystych można rozważyć niższą gramaturę, ale nie poniżej 120 g/m², aby nie doszło do rozerwania podczas zasypywania.

Jak to wpływa na obliczenia żwiru? Najczęściej wcale nie trzeba korygować objętości. Geowłóknina układa się w wykopie jak „hamak”: najpierw wykłada się nią dno i boki, sypie warstwę podsypki żwirowej, układa rurę, dosypuje obsypkę i zawija krawędzie do góry. Grubości żwiru pozostają te same, bo tkanina ma kilka milimetrów. Wyjątkiem jest bardzo wąski wykop, gdzie zawinięcie brzegów „zabiera” po 1–2 cm na stronę. Wtedy można dodać 2–4% żwiru na metr bieżący, aby zachować projektowaną grubość obsypki.

Dobrym testem jest kubek wody: jeśli po wykopaniu próbki grunt trzyma wodę ponad 60 sekund i mętnieje, geowłóknina mocno pomaga, bo ogranicza wnikanie drobin do żwiru. Gdy grunt jest drobnoziarnisty, warto także wybrać geowłókninę o mniejszym O90 (rozmiar porów), na przykład 0,09–0,12 mm, żeby filtr był skuteczny. Przy gruntach bardziej przepuszczalnych można iść w stronę większego O90 i niższej gramatury, uzyskując lepszy przepływ bez ryzyka kolmatacji (zamulania filtra).

Podsumowując, geowłóknina nie zastępuje żwiru i nie zagęszcza przekroju, tylko zabezpiecza to, co już zaplanowane. W kalkulatorze żwiru zazwyczaj zostawia się te same wymiary warstw, a jeśli wykop ma bardzo małą szerokość roboczą, dolicza się niewielki margines 2–4% na komfort zawinięcia i utrzymanie projektowej grubości obsypki przy rurze.

Jak rozdzielić warstwy: podsypka, obsypka rury i warstwa przykrywająca?

Najprościej: trzy warstwy pracują razem. Cienka podsypka stabilizuje rurę, obsypka otacza ją i tworzy przestrzeń dla wody, a warstwa przykrywająca chroni całość przed uszkodzeniami i drobnymi cząstkami. Kluczem jest grubość i ciągłość tych warstw oraz użycie odpowiedniej frakcji kruszywa.

• Podsypka: 5–10 cm żwiru pod rurą, wyrównująca dno wykopu i ułatwiająca spadek (2–3 cm na 10 m).
• Obsypka rury: co najmniej 10–15 cm z każdej strony i 10 cm nad wierzchem rury, z żwiru płukanego 8–16 mm (drobiny nie zamulają otworów).
• Warstwa przykrywająca: 15–30 cm nad obsypką; najpierw żwir 8–16 lub 16–32 mm do pełnych 10–15 cm nad rurą, potem materiał ochronny (np. piasek lub drobny pospół) i dopiero rodzima ziemia.
• Geowłóknina (jeśli stosowana): owinięcie obsypki „na zakład” 20–30 cm, bez owijania samej rury osobno; poprawia filtrację i zmniejsza ryzyko zamulenia.
• Zagęszczanie: lekkie i warstwami po 10–15 cm; bezpośrednio przy rurze zagęszczanie ręczne, dopiero wyżej można użyć lekkiej zagęszczarki.

Podsypka nie powinna być zbyt gruba, bo utrudnia utrzymanie spadku i zwiększa zużycie kruszywa. Obsypka musi dokładnie wypełnić przestrzeń pod bokami rury, dlatego pomaga lekkie „podszczypywanie” łopatą, aby kruszywo spłynęło pod rurę i ją podeprarło równomiernie.

Przykrycie tworzy „poduszkę” rozkładającą obciążenia. Jeśli nad drenem planowany jest ruch pieszy lub lekki sprzęt ogrodniczy, bezpieczniej utrzymać minimum 30 cm łącznego przykrycia nad rurą. Dzięki takiemu rozdzieleniu warstw można precyzyjniej policzyć potrzebny żwir: osobno dla podsypki, obsypki i części przykrywającej, a przy okazji uniknąć miejscowych zapadnięć i zamulania instalacji.
